Тест PNG с прозрачностью

Начало книги

Каждая чётная картинка состоит из следующих строк (числа в центре клеток показывают значения в шестнадцатиричном виде: первая пара цифр — яркость, вторая — значение в альфа-канале):

1) от чёрного (00) до серого (80) — непрозрачный (FF);

2) чёрный (00) — от непрозрачного (FF) до полупрозрачного (80);

3) от серого (80) до белого (FF) — непрозрачный (FF);

4) серый (80) — от непрозрачного (FF) до прозрачного (00);

5) чёрный (00) — от полупрозрачного (80) до прозрачного (00);

6) от чёрного (00) до белого (FF) — полупрозрачный (80).

Предшествующая ей нечётная картинка выглядит так же, как должна выглядеть чётная на белом фоне при правильной обработке прозрачности.

При правильно работающем вьюере на белом фоне все шесть картинок должны выглядеть одинаково: вторая строка повторяет первую, строки 4, 5 и 6 - третью.

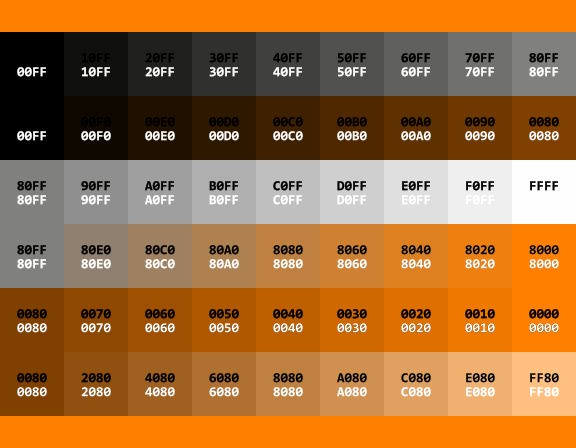

Здесь показаны некоторые примеры отображения тестовой картинки на разных вьюерах. (Сверху и снизу картинки для наглядности оставлены поля шириной в полклетки, заполненные фоном, на котором выводилась картинка.)
