Mauser C96: Устройство

Начало книги

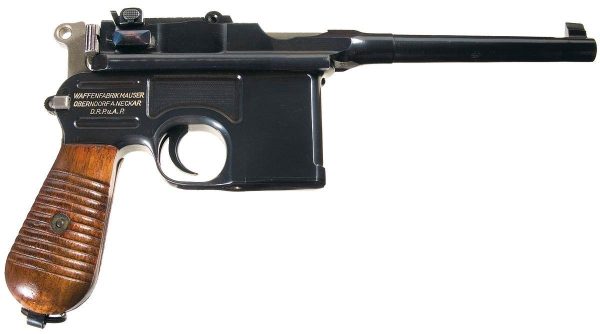

Пистолет Маузер К-96 (Mauser C96) самозарядный пистолет, в котором автоматика работает за счет использования энергии отдачи ствола и затвора при коротком ходе ствола. После расцепления со стволом затвор движется в крайнее заднее положение за счет приобретенного импульса при первоначальном совместном движении и за счет давления пороховых газов. Запирание оружие происходит посредством запирающей защелки (личинки), которая поворачивается в вертикальной плоскости.

Пистолет состоит из рамки, ствола, неотъемного магазина, затвора, деталей ударно-спускового механизма, предохранительного устройства, прицельных приспособлений, деревянной кобуры, которая может крепиться к рукоятке пистолета и выполнять роль приклада.

Рамка пистолета является остовом оружия и состоит из вкладыша и основания. Основание рамки состоит из магазинной коробки, в которой собраны детали подающего механизма; спусковой скобы, с установленным спусковым крючком и его пружиной; рукоятки пистолета с ее щечками. В верхней части основания имеются пазы для размещения вкладыша рамки и ствола со ствольной коробкой, на задней части рукоятки сделан вырез в форме ласточкина хвоста для крепления кобуры-приклада.
